微型交流减速电机的输出方向配置，往往直接决定设备的结构布局和安装便利性。不同的应用场景，对输出轴的方向、位置和旋转方式有着不同的要求。了解常见的配置方式，有助于在设备设计时做出更合理的选择。

同轴输出：最基础的配置形式

同轴输出是最常见的配置形式——电机的输入轴与减速器的输出轴位于同一直线上，电机和减速器呈“一”字形排列。这种配置方式结构紧凑、传动效率高，适用于大多数标准安装场景。同轴输出又可分为卧式安装和立式安装两种形式：卧式安装适用于水平方向输出，常见于输送设备；立式安装则适用于垂直方向输出，常用于搅拌设备。同轴输出的优点是设计简单、成本较低，但在空间受限的场合，长条形的整体尺寸可能成为制约因素。

直角输出：突破空间限制的选择

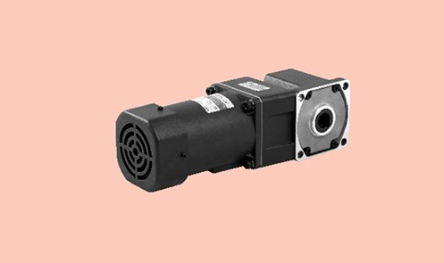

当安装长度受限时，直角输出提供了另一种配置方案。通过蜗轮蜗杆或锥齿轮传动，微型交流减速电机的输出轴与电机轴线呈90°夹角。这种配置能够有效缩短整机长度，在设备宽度和高度方向上寻找安装空间。直角输出的缺点是传动效率略低于同轴输出，但换来的是更为灵活的布局可能性。在AGV小车、包装机械等对长度敏感的场合，直角输出往往是更为合理的选择。

双输出轴：满足双侧驱动的需求

对于需要同时驱动两侧负载的场合，双输出轴的微型交流减速电机是一种实用的配置方案。这种配置在电机两端各有一个输出轴，可以同步驱动左右两个机构，多用于同步带驱动的输送线。双输出轴配置需要两侧负载基本均衡，否则可能导致一侧过载。

空心轴输出：简化安装的替代方案

空心轴配置的微型交流减速电机，输出轴为空心管状结构，可直接套在设备主轴上。这种配置省去了联轴器，轴向长度更短，特别适用于空间紧凑的安装场合。但空心轴配置对安装精度要求较高，且拆卸相对复杂。

输出方向的选择建议

在选择输出方向配置时，需综合考虑设备空间、安装维护便利性、传动效率和成本等因素。同轴输出适合大多数标准场合；直角输出适合长度受限的设备；双输出轴适合同步驱动需求；空心轴适合空间极度紧凑的场合。此外，还可根据设备布局选择顺时针或逆时针旋转方向——通过改变电机接线或选用对称设计的减速器即可实现。

微型交流减速电机的输出方向配置并非一成不变。同轴输出、直角输出、双输出和空心轴等多种方案，为设备设计提供了灵活的传动选择。在选型阶段，明确输出方向的需求，是确保设备结构合理的关键一步。
