无刷驱动器的PID调参入门：提升电机运行稳定性的方法

2026-10-07 15:38:21广东中大力德智能传动设备有限公司

对于初次接触无刷驱动器调试的工程师来说，PID参数往往是一道绕不开的门槛。比例、积分、微分三个字母背后，是对电机控制响应的精细调节。理解它们各自的作用，并掌握基本的调试方法，是让电机从“勉强能动”走向“平稳精准”的关键一步。

对于初次接触无刷驱动器调试的工程师来说，PID参数往往是一道绕不开的门槛。比例、积分、微分三个字母背后，是对电机控制响应的精细调节。理解它们各自的作用，并掌握基本的调试方法，是让电机从“勉强能动”走向“平稳精准”的关键一步。

理解PID三兄弟的分工

PID是比例、积分、微分三个环节的组合，每个环节承担不同的任务。

比例环节（P）相当于一个“弹性弹簧”——偏差越大，纠正力越强。它直接影响系统的响应速度，但比例过高会导致系统震荡甚至发散。

积分环节（I）负责消除静态误差。当电机因摩擦力或重力等外部因素无法到达目标位置时，积分项会随时间累积误差，不断加大纠正力度，直至偏差归零。

微分环节（D）则扮演“阻尼器”的角色，它预测误差的变化趋势，提前施加反向作用力，抑制超调和震荡。不过在噪声较大的环境下，微分项可能引入不稳定性，因此许多电机控制只使用PI控制。

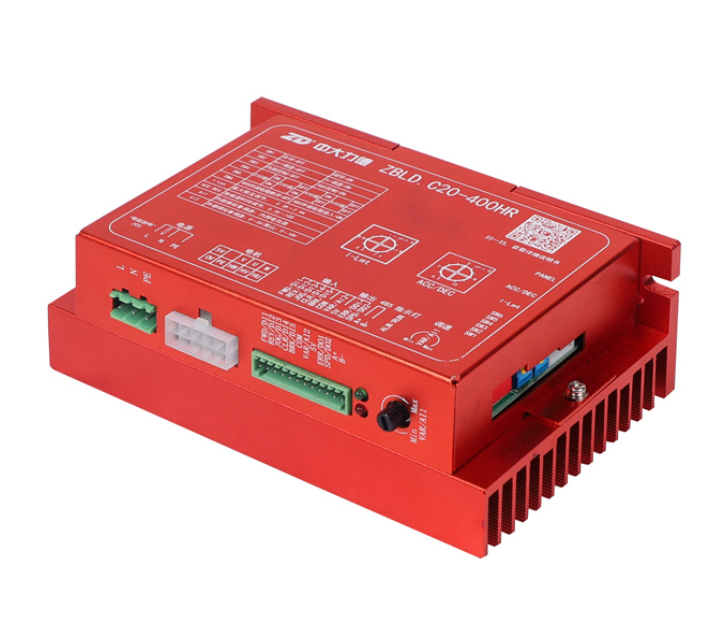

无刷驱动器

一个实用的调参顺序：由内而外

无刷驱动器的控制通常包含电流环、速度环和位置环三层结构。调试时应遵循“先内环、后外环”的原则：先调好电流环，再调速度环，最后调位置环。

对于大多数应用，可以从速度环PI参数开始入手。一种经典的整定方法是：先将积分和微分增益设为0，从零开始逐步增大比例增益，直到系统出现持续震荡，记录此时的增益值Ku和震荡周期Tu。然后根据经验公式计算：比例增益取Ku的约45%，积分增益取1.2倍比例增益除以震荡周期。这组数值可以作为进一步微调的起点。

微调的方向判断

如果在调试中观察到电机出现周期性震荡，说明比例增益过高或微分增益不足。此时应适当降低比例增益或增加微分项，给系统提供更多“阻尼”。

如果电机始终无法到达目标位置，存在持续的静态偏差，则需要增加积分增益，让积分项逐步累积误差并加以消除。但积分增益不宜过高，否则会导致系统响应迟缓。

对于有经验的工程师，还可以借助自动整定工具或智能算法来优化参数。研究表明，通过遗传算法、粒子群等优化方法整定的PID参数，在响应速度和抗干扰能力上往往优于纯人工经验整定。

调参的安全建议

每次调整参数后，先以较低的转速或小幅度指令测试响应，观察电流和转速波形是否平稳，再逐步加大指令幅度。若在调试过程中出现异常的“咔咔”声或剧烈抖动，应立即停机，降低增益值后重新开始。
