微型交流减速电机是什么？其结构特点与工作原理解析

2025-12-16 11:43:30广东中大力德智能传动设备有限公司

微型交流减速电机是一种将微型交流电动机与精密减速机构集成于一体的动力执行部件。它通过减速机构将电机的高转速、低扭矩输出转换为设备所需的低转速、高扭矩输出，在有限空间内为自动化装置提供可靠动力。

微型交流减速电机是一种将微型交流电动机与精密减速机构集成于一体的动力执行部件。它通过减速机构将电机的高转速、低扭矩输出转换为设备所需的低转速、高扭矩输出，在有限空间内为自动化装置提供可靠动力。这类电机因其结构紧凑、维护简便、成本可控的特点，广泛应用于智能家居、办公设备、医疗器械及小型工业装置中。

一体化结构的设计特点

微型交流减速电机通常采用高度集成的一体化设计。其核心是微型单相交流感应电动机，该电机结构简单，通常由定子铁芯与绕组、鼠笼式转子构成，无需电刷和换向器，运行可靠。电机输出轴直接与减速机构的输入齿轮（或蜗杆）相连。减速部分常采用行星齿轮或蜗轮蜗杆结构，行星齿轮结构紧凑、传动效率高，适用于需要平衡体积与效率的场景；蜗轮蜗杆结构则可实现更大的减速比和自锁功能，适用于需要保持位置稳定的提升或推拉机构。整个电机与减速器被封装在一个轻量化的金属或工程塑料外壳内，整体尺寸通常仅有几十毫米见方，实现了功能与体积的高度统一。

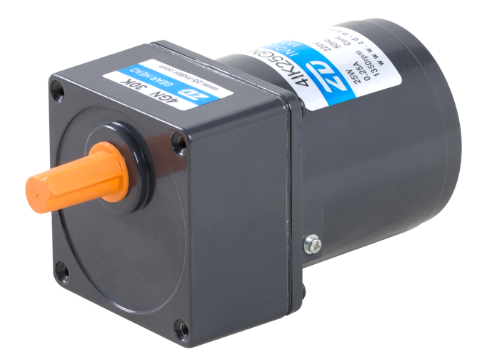

微型交流减速电机

基于电磁感应的电机工作原理

其驱动核心——微型交流感应电机的工作原理基于旋转磁场的产生与电磁感应。当定子绕组通入单相交流电后，通过启动电容或罩极等分相方式，在气隙中产生一个旋转磁场。这个旋转磁场切割鼠笼转子上的闭合导条，从而在转子中感应出电流。感应电流在磁场中受到安培力作用，驱动转子跟随旋转磁场方向转动。由于存在转差率，转子转速始终略低于旋转磁场的同步转速，这也是“感应”电机名称的由来。

齿轮减速的机械传动原理

电机输出的转速和扭矩经过减速机构进行变换。其基本原理是齿轮啮合的传动比关系。无论是行星齿轮组还是蜗轮蜗杆副，都是通过小齿轮（主动轮）驱动大齿轮（从动轮）来工作的。减速比由各齿轮的齿数比决定，例如，一个齿数为10的小齿轮驱动齿数为100的大齿轮，理论上速比为10:1，输出转速降低为输入的十分之一，同时输出扭矩理论上增大为输入的十倍（需扣除传动效率损失）。通过多级减速串联，可以在极小的空间内实现数百甚至上千的减速比，从而满足设备对低速大扭矩动力的需求。

微型交流减速电机通过电磁感应原理产生旋转动力，并利用精密的齿轮传动系统进行转速与扭矩的转换。其一体化的紧凑结构设计，使得它在空间受限且要求可靠动力的现代小型化设备中，成为一种极具实用价值的解决方案。
