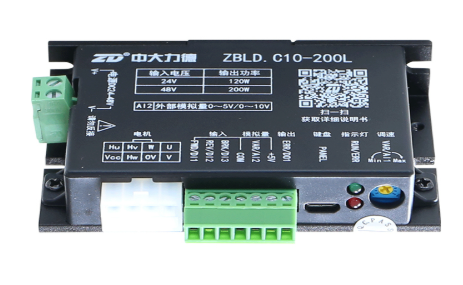

伺服驱动器之所以能实现高精度、高响应的运动控制，核心在于其内部采用了经典的三环控制结构。这三个环路从内到外层层嵌套，分别对应电流、速度和位置的控制。理解三环的逻辑关系与调校要点，有助于工程师在设备调试中快速定位问题，优化设备运行表现。

三环控制的基本架构

伺服驱动器的三环控制通常呈现为三个闭环控制回路层层嵌套的结构。最内层是电流环，中间层是速度环，最外层是位置环。电流环响应最快，速度环次之，位置环响应最慢。这种结构设计遵循了控制理论的基本原则：内环为外环提供更快速、更稳定的控制基础，外环则根据设定目标向内环发出指令。三环协同工作时，位置环根据目标位置与实际位置的偏差计算出目标速度，速度环根据目标速度与实际速度的偏差计算出目标电流，电流环最终控制电机绕组中的电流产生转矩，驱动电机转动。

电流环：控制的基础

电流环是三环中最内层的环路，直接控制电机的转矩输出。它通过检测电机三相电流，与设定电流值进行比较，经过PID调节后生成PWM信号驱动功率模块。电流环的响应速度直接决定了整个系统的动态性能。由于电气响应远快于机械响应，电流环的采样周期通常在微秒级。在调试中，电流环的比例增益和积分时间需根据电机电感和电阻参数设置，设置不当会导致电流振荡或响应迟缓。大多数现代伺服驱动器具备电流环参数自整定功能，可自动匹配电机参数。

速度环：平稳运行的保障

速度环处于三环的中间层，其输入是位置环给出的速度指令，反馈来自编码器等检测的实际转速。速度环通过PID调节输出电流指令给电流环，实现对电机转速的精确控制。速度环的比例增益决定了系统对速度偏差的响应强度，增益过高易产生超调或震荡，增益过低则响应迟钝。积分时间常数用于消除稳态误差，但过大可能导致低频抖动。速度环的采样周期通常在几百微秒到毫秒级。在需要平稳运行的场合，如输送线或印刷机械，速度环的平滑性比快速响应更为重要。

位置环：最终精度的实现

位置环是三环中的最外层，直接决定伺服系统的定位精度和轨迹跟踪能力。它根据上位机给出的目标位置与编码器反馈的实际位置计算出位置偏差，通过位置环调节器生成速度指令给速度环。位置环通常采用比例调节（P调节）而非PI调节，因为积分作用可能导致位置超调。位置环的比例增益决定了系统对位置偏差的响应强度，增益越高则定位越快，但过高会引起系统震荡甚至失稳。对于需要高精度定位的场合，如数控机床和半导体设备，位置环的采样周期和编码器分辨率同样至关重要。

三环的调试顺序与配合

在实际调试伺服系统时，通常遵循由内而外的顺序：先调试电流环，确保电机能够稳定输出转矩；再调试速度环，使转速控制平稳且响应迅速；最后调试位置环，实现精准定位。跳过内环直接调整外环往往事倍功半。电流环参数通常由驱动器自动整定，速度环和位置环则需根据负载惯量等实际情况进行手动微调。负载惯量越大，速度环增益需适当降低，位置环增益同样需谨慎设置以避免震荡。

常见问题与调整思路

当伺服系统出现震荡时，往往需要降低相应环路的增益或增加微分作用。定位超调过大，可降低位置环增益或增加速度环的低通滤波。响应迟缓则可适当增加速度环和位置环的比例增益。值得注意的是，三环参数的调整需要相互协调，一味提升某一环路的增益可能引发其他环路的不稳定。

伺服驱动器的三环控制逻辑构成了精密运动控制的基石。理解电流环、速度环、位置环各自的角色与相互关系，掌握正确的调试顺序与方法，能够帮助技术人员充分发挥伺服系统的性能潜力，使设备在精度、速度和稳定性之间达到理想平衡。
