在医疗仪器、便携设备和紧凑型自动化装置中，留给驱动电机的安装空间往往只有巴掌大小。当设备设计进入结构布局阶段，永磁直流电机如何“塞进去”并可靠运行，成为工程师必须解决的现实问题。以下是几种在空间受限条件下值得考虑的布置思路。

利用扁平化结构压缩轴向尺寸

传统电机的长径比通常在1.5:1以上，轴向占用较大。在轴向空间紧张时，可选用扁平盘式结构的永磁直流电机。这类电机的转子呈圆盘状，磁钢沿圆周分布，轴向长度可压缩至传统电机的三分之一左右。虽然扁平结构在同等功率下直径略大，但对于轴向受限、径向有富余的安装位置，这种布置能够有效利用设备内部的高度空间。

轴向与径向空间的互换策略

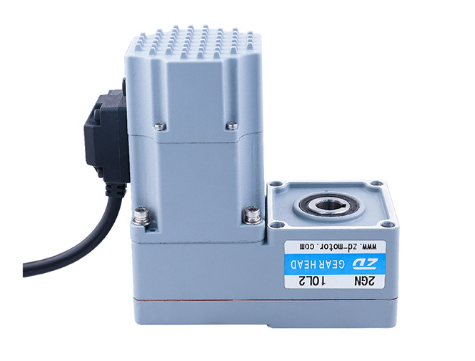

空间受限的本质往往不是“没有空间”，而是空间形状不匹配。当安装位置呈狭长形时，选用细长型永磁直流电机沿长度方向布置，再通过直角减速器将输出方向旋转90度，可将电机主体嵌入设备的细长空腔中。反之，若安装位置呈扁平形，则选用短粗型电机配合平行轴减速器，将整体高度控制在允许范围内。这种轴向与径向空间的灵活互换，是空间布置中的核心思路。

电机与减速器的一体化集成

分体式布置需要联轴器连接电机与减速器，联轴器本身会额外占用轴向空间，且增加了安装对中的工作量。在空间紧张时，永磁直流电机与行星减速器或蜗轮蜗杆减速器的一体化集成方案更为紧凑。电机轴直接作为减速器的输入齿轮轴，省去联轴器和过渡法兰，整体长度可缩短20%~30%。对于微型设备，还可考虑将电机与减速器共用一个壳体，进一步压缩体积。

接线盒与出线方向的灵活调整

电机接线盒和引线出口常常成为空间布置中的“隐形障碍”。在紧凑空间中，应选择接线盒可旋转的永磁直流电机，根据现场空间将接线盒调整到最不干涉的方向。对于引线，可采用侧出线或后出线方式，避免引线弯折半径过大而占用额外空间。若空间极度受限，还可考虑使用插接式端子替代传统接线盒。

散热与安装空间的平衡

空间受限往往意味着散热条件不佳。永磁直流电机在密闭空间内长时间运行，温升会明显高于开放环境。在布置时，应尽量将电机靠近设备外壳或金属支架，利用结构件辅助散热。若无法保证足够散热，可考虑降低电机的工作制等级，或选用带散热筋的壳体设计。

设备空间有限时，永磁直流电机的布置需要从结构形状匹配、轴向与径向空间互换、电机减速器一体化以及接线散热等多个维度综合考量。合理利用设备内部的边角空间，选择与空间形状相适配的电机形态，往往比单纯减小电机尺寸更为有效。
