伺服驱动器过压报警与电网谐波有关吗？

2026-07-17 11:06:01广东中大力德智能传动设备有限公司

伺服驱动器在运行中出现过压报警（如常见代码E-01），通常被归咎于电源电压过高或再生能量过大。但有一种隐蔽的诱因常被忽视——电网谐波污染。当车间内密集使用变频器、中频炉、UPS等非线性负载时，电网电压波形会发生畸变，产生大量高次谐波。

伺服驱动器在运行中出现过压报警（如常见代码E-01），通常被归咎于电源电压过高或再生能量过大。但有一种隐蔽的诱因常被忽视——电网谐波污染。当车间内密集使用变频器、中频炉、UPS等非线性负载时，电网电压波形会发生畸变，产生大量高次谐波。这些谐波叠加在基波电压上，可能导致伺服驱动器直流母线电压异常升高，从而触发过压保护。

谐波如何导致过压报警

伺服驱动器的输入整流电路将交流电转换为直流电，母线电压理论上为输入电压的1.414倍。当电网中存在5次、7次等高次谐波时，电压波形峰值被抬高。例如，380V电网若含有10%的5次谐波，母线电压峰值可能升高30V以上。而伺服驱动器的过压保护阈值通常设定在额定母线电压的110%~120%左右，一旦峰值电压超过阈值，便触发电报警。

此外，谐波还会引起电网电压的瞬态尖峰。当大功率设备投切时，谐波与基波叠加形成瞬时高压脉冲，直接冲击伺服驱动器的整流模块，可能造成误报警甚至硬件损坏。

如何判断是否为谐波所致

首先用谐波分析仪或带FFT功能的万用表测量伺服驱动器输入端的电压总谐波畸变率。若THD超过5%，且5次、7次谐波含量明显偏高，则谐波对过压报警有贡献。其次，观察报警发生的时间规律——若过压报警与车间内其他大型变频设备（如空压机、风机）的启停同步出现，则关联性很强。

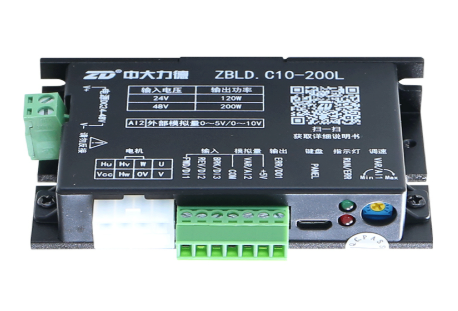

伺服驱动器

改善措施

在伺服驱动器输入端加装交流电抗器（进线电抗器），其感抗可抑制谐波电流，降低母线电压尖峰。一般选择阻抗压降为额定电压3%~5%的电抗器即可有效。对于谐波严重的场合，可加装无源谐波滤波器或有源电力滤波器，主动补偿谐波电流，使电网电压波形恢复正弦度。若只有单台伺服驱动器频繁报警，可考虑在直流母线侧并联电解电容或瞬态电压抑制器，但这属于临时措施。

预防与日常监控

在含有大量非线性负载的生产线上，应定期监测伺服驱动器输入端的电压波形和THD值。新装设备时，建议将电抗器或滤波器纳入标配清单。若多台伺服驱动器共用同一配电母线，可选择共直流母线方案，减少整流环节对电网的谐波影响。

伺服驱动器过压报警并非总是电源电压过高所致，电网谐波污染是更隐蔽的诱因。通过波形分析和THD测量可确认关联性，加装电抗器或滤波器是行之有效的改善手段。将谐波治理纳入日常维护范围，可显著降低伺服驱动器的过压误报率。
