单相交流调速器在家用风扇、小型设备和小型水泵等场合应用广泛。正确的接线是保证调速器正常工作的前提，接错不仅无法调速，还可能烧毁调速器或电机

端子识别与功能确认

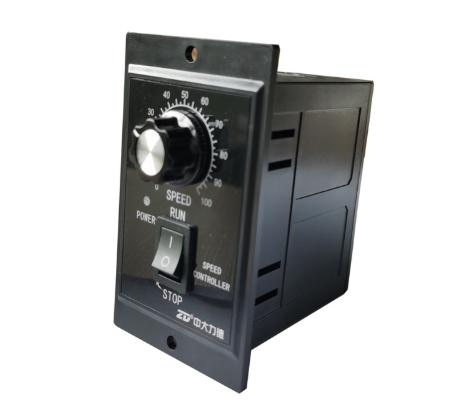

单相交流调速器的接线端子通常包括电源输入、电机输出和控制信号三部分。电源输入端子一般标有L（火线）和N（零线），连接220V单相交流电源。电机输出端子标有U、V（或M+、M-），连接单相交流电机的两根引线。对于带有调速旋钮的机型，调速电位器通常已内置在面板上，无需外部接线。若为外接电位器型，则会有三个小端子标有HIGH、LOW、WIPER或1、2、3，分别连接电位器的两端和中间滑动端。

标准接线步骤

接线前务必断开电源，确认电源开关处于关闭状态。第一步：将电源火线接入调速器的L端子，零线接入N端子。注意火线必须经过开关或断路器保护。第二步：将电机的两根引线分别连接到调速器的U和V输出端子。对于单相电容启动电机，电容通常接在电机内部或电机端盖上，调速器只串入电源回路，不改变电容连接。第三步：若为外接电位器型，将电位器的三个引脚按说明书指示连接到对应端子。通常中间脚接WIPER，两侧脚接HIGH和LOW。如果接反，旋钮调速方向会相反（顺时针变小），此时将两侧线对调即可。

带正反转功能的接线

部分单相交流调速器具备正反转控制功能，一般通过一个三位置开关实现（正转-停止-反转）。接线时需将正反转开关串接在控制回路中。其原理是通过改变电容串联方向来改变旋转方向。对于这类调速器，除了上述电源和电机接线外，还需要将正反转开关的公共端和两个方向端正确接入调速器对应端子。具体接法务必参照产品说明书，因不同品牌端子定义可能不同。

接线后的检查与通电测试

完成接线后，先不急于通电。用万用表电阻档检查电源输入端与电机输出端之间有无短路，确认接线端子紧固无松动。检查电位器接线是否牢固，屏蔽层（如有）应单端接地。通电前将调速旋钮调至最低位置（或零位），然后合上电源开关。缓慢转动旋钮，观察电机转速是否平滑变化。若电机不转或转速无变化，立即断电检查。

常见接线错误与处理

1、电源火零线接反：单相调速器通常不区分L/N，但若内置滤波器，接反可能影响EMC效果。建议按标识连接。

2、电机引线接错：将电机启动绕组与主绕组接反，可能导致电机反转或无法启动。可对调U、V端子尝试。

3、电位器引脚接错：导致调速范围变小或反向。用万用表测量电位器三脚间阻值，中间脚对两端阻值应随旋钮线性变化。

4、线径过细：电流较大时导线发热压降，应选用足够截面积的导线。

注意事项

调速器不能用于启动大惯性负载，否则启动电流过大会损坏可控硅。调速器外壳的接地端子必须可靠接地，防止漏电。调速器的额定功率应大于电机功率，留20%余量。

单相交流调速器接线并不复杂，关键是正确识别各端子功能并严格按照说明书操作。先确认电源输入、电机输出和电位器接线无误，再通电测试。如果不确定具体接线方式，建议先查阅产品手册或咨询供应商技术员，避免盲目接线造成损坏。
